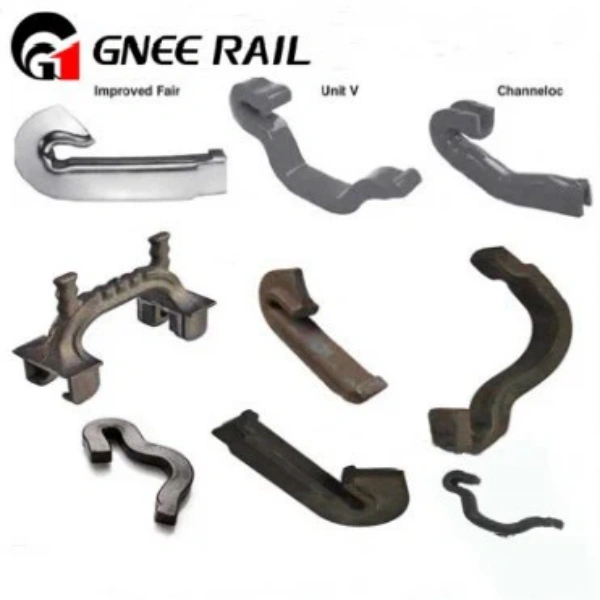

Gnee Rail izdeluje različne vrste tirnih sider iz posebnega vzmetnega jekla v obliki črke T, po kovanju in toplotni obdelavi ima prednost enakomerne trdnosti in dolgotrajnosti. Sidra se uporabljajo tam, kjer pritrdilni sistem zahteva dodatno zaščito proti lezenju. Obstajajo različne oblike sidra, ki je izdelano iz valjanih palic različnih presekov. Ko kolo teče po tirnici, železniško sidro trdno oprime tirnico in, ko je nastavljeno na pragove, se upira vzdolžnemu premikanju tirnic, ki ga povzročajo mimo vozeči vlaki.
| Ime | Ulivanje tirnih sider za pritrjevanje železniških sistemov | ||
|---|---|---|---|
| Vrsta | uporablja se v tirnici 50Kg, 85Kg,90/91LB, 115RE /136RE,UIC54 & UIC60 | ||
| Ali tip po risbah strank | |||
| Material | 60Si2MnA | 45# | QT500-7 |
| Kemična sestava (%) | C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2.{{8} }, Cr: manj kot ali enako 0,35, P: manj kot ali enako {{0}}.03, S: manj kot ali enako 0,03 |
C:{{0}}.42-0.50, Mn:0.50-0.80, Si:0.17-0 .37, Cr: manj kot ali enako 0,25, P: manj kot ali enako {{0}}.035, S: manj kot ali enako 0,035 |
C:3.60-3.80, Mn: manj kot ali enako 0,6, Si:2.50-2.90, P: manj kot ali enako {{0}}.08, S: manj kot ali enako 0,025 |
| Površina | navaden (oljen), barvno barvanje, pocinkano ali HDG | ||
| Standard se nanaša | AS1085.10-20002 , DIN, ISO-9001 | ||
Konstrukcijske značilnosti tirnih sider
Tirna sidra se pogosto uporabljajo pri projektih gradnje železnic za preprečevanje premikanja jeklenih tirnic. Tirne vezične plošče so privarjene na zgornjo površino spodnje prirobnice jeklene tirnice. Na splošno tirne vezične plošče previsajo stran tirnic za 100 do 150 mm.
Pravila uporabe tirnih sider
Tirna sidra morajo biti na strani tirnice na strani tirnice proti isti vezni strani na nasprotnih tirnicah.
Tirna sidra morajo tesno in trdno držati podnožje tirnice in imeti popolno uležajenje na sprednji strani tirnice.
Novo sidro tirnice in tirnični vezni element bosta potrebna, ko pride do motenj nalega tirnega sidra na vezni člen.
Sider ne smete premikati z vožnjo po tirnici.
Ko namestite sidra, morajo biti tirne vezi poravnane.
Kako delujejo tirna sidra
Tirna sidra se namestijo neposredno na podnožje tirnice in se zataknejo ob vezi, opremljena so za pritrditev tirnice na temeljno ploščo in pragove, zasnovana je v enodelni konstrukciji, da prepreči vzdolžno premikanje tirnice, kot "lezenje" tirnice, ki je posledica spreminjanja temperature, naklonov, prometnih vzorcev in zaviranja vlakov.
