Funkcije železniške gumijaste podloge
Gumijasta podloga za tirnice je bistvenega pomena za zmanjšanje udarcev in tresljajev v tirnem sistemu. Podloga, položena pod tirnico, zagotavlja:
1. Porazdelitev obremenitve na večjo površino
2. Odprava koncentracije obremenitve in posledičnih utrujajočih napetosti
3. Centriranje obremenitev na nosilni element
4. Absorpcija neravnih kontaktnih površin med tirnico in nosilcem
5. Zmanjšanje hrupa in vibracij
6. Tesnjenje med spodnjim delom tirnice in zgornjim delom nosilca
7. Zmanjšanje obrabe tirnice in njene podpore
Materiali za tirne blazine
Razvili smo vrsto visokozmogljivih elastičnih tirnih podlog za zahteve glede togosti in različna področja uporabe - od tramvajev preko standardnih tirnih tirnic do prog za težke vleke, zlasti tiste za sisteme za pritrjevanje tirnic tipa E in sisteme za pritrjevanje tirnic tipa SKL z materialom iz HDPE /EVA/guma, z naslednjimi lastnostmi.
|
HDPE |
|||
|
Tehnični parameter |
Enota |
Tehnične zahteve |
Vrednost |
|
Gostota |
g/cm3 |
0.95-0.98 |
0.95 |
|
Natezno trdnost |
Mpa |
Večje ali enako 19 |
19 |
|
Raztezek |
% |
>80 |
150 |
|
Tališče |
stopnja |
170-190 |
190 |
|
Izolacijska upornost |
Ω |
Večje ali enako 1 × 1010 |
3.5 ×1010 |
|
Trdota |
A |
Večje ali enako 98 |
98(A) |
|
EVA: polietilen 80 %, vinil acetat 20 %. |
|||
|
Tehnični parameter |
Enota |
Tehnične zahteve |
Vrednost |
|
Gostota |
g/cm3 |
0.95-0.98 |
0.95 |
|
Natezno trdnost |
Mpa |
Večje ali enako 15 |
16 |
|
Raztezek |
% |
>500 |
550 |
|
Tališče |
stopnja |
170-190 |
170 |
|
Izolacijska upornost |
Ω |
Večje ali enako 1 × 1010 |
5.0 ×1010 |
|
Trdota |
A |
Večje ali enako 90 |
92(A) |
|
Guma |
||
|
Tehnični parameter |
Enota |
Vrednost |
|
togost |
KN |
90-130 |
|
Trdota Shore A |
stopnja |
72-80 stopnja |
|
Elektronski upor |
Ω |
Večje ali enako 106 |
|
Natezna trdnost pred staranjem |
Mpa |
Večji ali enak 12,5 |
|
Raztezek pred staranjem |
% |
Večje ali enako 250 |
Klasifikacije tirnih blazinic
Tirne blazinice za sisteme za pritrjevanje tirnic tipa E
Tirne gumijaste podloge, ki se uporabljajo za sisteme za pritrjevanje tirnic tipa E, imajo podobne funkcije kot izolatorji tirnic, da izolirajo tirnico nad njo od veznih pragov, ki ležijo pod njo, za učinkovito zaščito pred vibracijami in hrupom, ki ga povzroča konstrukcija. Tirna podloga deluje skupaj z e-sponkami, tirnimi izolatorji/izoliranimi bloki tirnic in tirnimi rameni/vdelanimi deli, da tvori celoten sklop sistema za pritrjevanje tirnic tipa E.
Tirne blazinice za sisteme za pritrjevanje tirnic SKL
Podloga za tirnice v sistemu za pritrjevanje tirnic SKL je majhen, a ključen pritrdilni del, ki deluje skupaj s sponkami SKL, vijačnimi konicami, plastičnimi mozniki, vodilnimi ploščami itd. Elastične tirne podloge, ki jih proizvajamo, imajo določeno togost in dokazljivo povečajo elastičnost zgornjega ustroja tira. Z višjo stopnjo elastičnosti prispeva k tihi vožnji voznega parka, da zadosti današnjim akustičnim zahtevam na železniških progah.
Gumijaste tirnice za betonske pragove
|
Material: |
guma |
|
Standardno: |
TB/T2626-95 |
|
Uporaba: |
43 kg/m, 50 kg/m, 60 kg/m, 75 kg/m tirnice |
|
Modeli: |
43-7-7, 43-10-7, 50-7-9, 50-10-9, 60-10-17, 60-12-17 |
|
Delovna temperatura: |
-50~70 stopinj |
|
Certifikat: |
ISO9001:2008 |
|
Opombe: |
Hraniti ga je treba na čistem, prezračenem mestu. Ne izpostavljajte neposredni sončni svetlobi, in hranite stran od virov toplote in kemičnih reagentov. Ne dotikajte se olja, organskih topil in drugih kemikalij. |

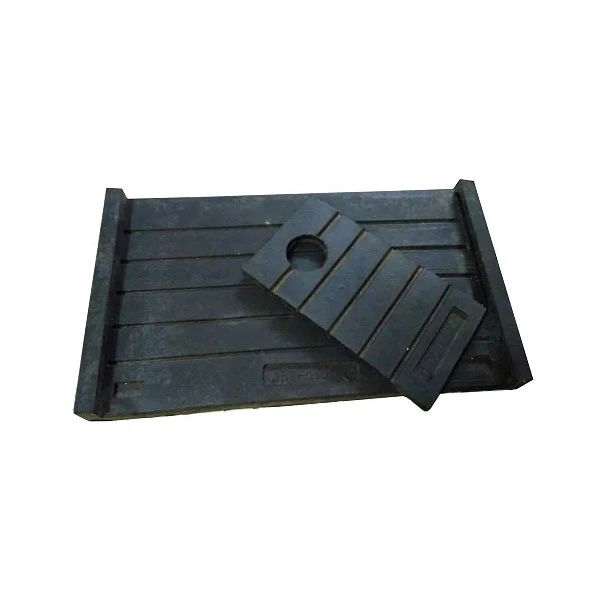

Visoko elastične EVA/HDPE/gumijaste tirne blazinice z žlebovi
Naše EVA/HDPE/gumijaste podloge za tirnice so z visoko elastičnostjo in veljajo za vrste tirnic, kot so tirnice UIC54, UIC60, BS80lbs,BS100lbs in velikosti po naročilu. Blazinice lahko prilagodite z ali brez utorov, v različnih možnih izvedbah, odvisno od zahtev kupca.
