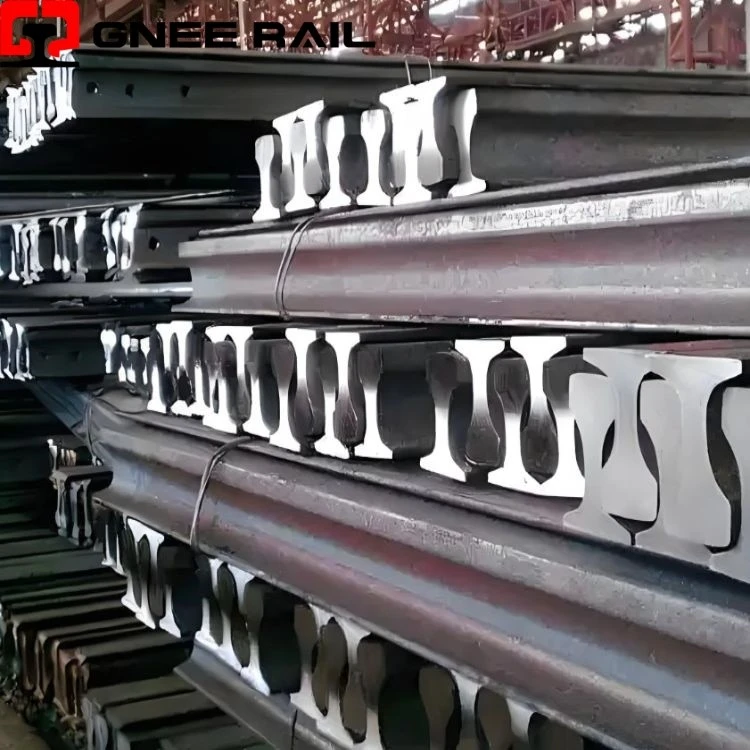

EN 60E1 UIC 60 Tirnica

Thetirnica UIC 60, znana tudi kot tirnica 60E1, je dobila oznako "60" zaradi svoje teže na meter dolžine tirnice, kar ustreza 60 kilogramom na meter. S težo 60,21 kg/m je tirnica 60E1 jeklena tirnica za težka bremena s težo tirnice 60E1 kg na meter 60,21 kg/m. Zasnovan je posebej za železnice za visoke hitrosti in proge za težki tovorni promet, ki zahtevajo visoko osno obremenitev in odlično dolgotrajno odpornost proti obrabi.

dimenzije tirnice uic60:

Parameter	Specifikacija (mm / kg)
Standardni profil	EN 13674-1 / UIC 860
Nazivna teža	60,21 kg/m
Višina tirnice (H)	172,00 mm
Osnovna širina (B)	150,00 mm
Širina glave (W)	72,00 mm
Debelina mreže (T)	16,50 mm
Standardna dolžina	12m, 18m, 25m, 100m (ali po meri)



 Če imate posebne zahteve glede dolžine ali materialov z večjo trdnostjo, vas prosimokontaktirajte nasza posebno izdelavo po meri.

Kot vodilni dobavitelj materiala za železniške tire,GNEE ŽELEZNICAzagotavlja vrhunsko tirnico EN 60E1 (prej znano kot tirnica UIC 60), izdelano strogo v skladu s standardom EN 13674-1.

Razred materiala profila tirnice UIC60 (60E1) je v prvi vrsti določen z EN 13674-1 in vključuje visoko{7}}trdne razrede perlitnega jekla: R260 (standardno), R350HT (-kaljeno z glavo), R200 in R260Mn. Ta visoko{12}}ogljikova manganova jekla ponujajo visoko odpornost proti obrabi, odpornost proti obrabi in duktilnost ter podpirajo hitri in težki tovorni promet.

• R260 tirnica razreda 60E1:Standardna izbira ogljikovega jekla za običajne glavne cevi. Ponuja minimalno natezno trdnost 880 MPa in trdoto po Brinellu 260-300 HBW.

• Razred R350HT (toplotno obdelan):Idealen za težke železniške proge 60E1 in ostre ovinke. Napredna toplotna obdelava zagotavlja najmanjšo natezno trdnost 1175 MPa in 350-390 HBW, kar znatno zmanjša utrujenost kotalnega stika in obrabo tirnice.

Glavna razlika med tirnicama UIC54 in UIC60 je v njihovi teži, dimenzijah in nosilnosti. UIC60 (60,21 kg/m) je težji in zasnovan za visoke-hitrosti in-obremenjen promet, medtem ko je UIC54 (54,77 kg/m) lažja alternativa, ki se uporablja za splošen ali srednje{9}}težak promet. Oba ustrezata standardom EN 13674-1.

Ključne razlike med UIC54 in UIC60:

• Teža:UIC60 tehta 60,21 kg/m, medtem ko UIC54 tehta 54,77 kg/m (v nekaterih specifikacijah se pogosto imenuje 54,43 kg/m).

• Dimenzije:

Specifikacija tirnice UIC60: običajno ima višino 172 mm, osnovno širino 150 mm in debelejšo glavo.

Specifikacija tirnice UIC54: običajno ima višino 159 mm in osnovno širino 140 mm.

Profil tirnice UIC54

Profil tirnice UIC60

• Uporaba:UIC60 je zaradi svoje izjemne trdnosti prednosten za-hitre potniške proge in težke{2}}tovorne koridorje. UIC54 se običajno uporablja za glavne železniške proge, mestni promet in v nekaterih primerih težko industrijo.

• Zmogljivost:Debelejša glava tirnice UIC60 ponuja boljšo odpornost proti obrabi, kar vodi do daljše življenjske dobe pri intenzivnih obremenitvah.

Tirnica 60E1 (UIC 60) je široko uporabljen standardni profil tirnice. Ima težo na enoto 60,21 kg/m. Uporablja se v hitrih potniških železnicah, progah za-tovorni prevoz težkega tovora in mestnih železniških tranzitnih sistemih po vsem svetu. Profil tirnice UIC60 je skladen s standardom EN 13674-1. Ima visoko strukturno stabilnost. lahko prenese osne obremenitve, ki presegajo 30 ton. Deluje zanesljivo v težkih delovnih pogojih. Primeren je za kontinuirne varjene tirnice (CWR) in kretnice.

• Železniška-omrežja za visoke hitrosti (hitrost > 250 km/h):Tirnica 60E1 zagotavlja izjemno gladko vozno površino in stabilno delovanje, ki ga zahtevajo-vlaki za visoke hitrosti.



• Tovorni koridorji za-težki tovor:Tirnica 60E1 prenese visoke strižne obremenitve in dinamične sile polno naloženih tovornih in rudarskih vlakov.



• Glavne potniške železnice:Rail UIC60 zmanjša stroške življenjskega cikla (LCC) s podaljšanjem vzdrževalnih intervalov.

Tirnični spoji, imenovani tudi ribje plošče (tehnični izraz), tirne spojne palice ali spojne palice. Tirni spoji so natančno-izdelane pritrdilne komponente za povezljivost tirnic. GNEE RAIL lahko dobavi standardne spoje tirnic UIC, vključno z ribjimi ploščami tirnic UIC 60.

Tehnični podatki 60E1 Rail Fish Plate:

• Material: 55 #



• Luknje: 4 luknje, 6 lukenj



• Površina: navadno/črno olje



• Dolžina: 920 mm 6 lukenj, 630 mm 4 luknje



• Teža: 17,5 kg/kos 4 luknje



• Pakiranje: v svežnju jeklenih trakov z železnimi/lesenimi paletami

Mehanske lastnosti železniških ribiških plošč UIC60:

V: Kakšne so natančne mere tirnice EN 60E1 / UIC60?

O: Tirnica EN 60E1 ima naslednje dimenzije po EN 13674-1: višina tirnice 172 mm, širina glave 72 mm, širina dna 150 mm, debelina traku 16,5 mm. Teoretična teža je 60,21 kg/m .

V: Kakšna je razlika med UIC60 in 60E1?

O: V bistvu sta enakega profila. UIC60 je oznaka iz standarda Mednarodne železniške zveze, medtem ko je 60E1 oznaka iz evropskega standarda EN 13674-1. Oba se nanašata na isti profil tirnice 60,21 kg/m z enakimi dimenzijami.

V: Kakšna je razlika med R260 in R350HT?

A: R260 is a standard grade with 260-300 HB hardness, suitable for mixed traffic. R350HT is head-hardened to 350-390 HB, offering approximately 30% longer wear life in demanding conditions such as high-speed lines (>250 km/h) in koridorji-za težki prevoz.

V: Kako dolg je dobavni rok za tirnice EN 60E1?

O: Na splošno 20-30 dni po prejetem pologu, odvisno od količine naročila in zahtev glede obdelave. Za mednarodne pošiljke dovolite dodaten čas za pošiljanje in carinjenje.

V: Kako so tirnice EN 60E1 pakirane za pošiljanje?

O: Tirnice so opremljene z močnimi jeklenimi trakovi, zaščitenimi za pomorski tovor. Embalažo lahko prilagodimo zahtevam kupca.

V2: Ali lahko dobavite ustrezne železniške pritrdilne elemente za tirnico EN 60E1?

O: Da, kot celovit ponudnik tirnih rešitev GNEE RAIL dobavlja združljive ribiške plošče (spojnice), železniške pragove, tirne sponke (npr. E-sponke, SKL sponke) in tirne vijake, ki se popolnoma ujemajo z dimenzijami tirnic UIC 60.

Železniška infrastruktura temelji na najvišjih standardih zanesljivosti in varnosti. Kot certificiran dobavitelj materialov za železniške tire GNEE RAIL zagotavlja vrhunske tirnice UIC60, izdelane za globalne projekte.

• Skladnost z mednarodnimi standardi

Vsaka serija naših tirnic UIC60 je podvržena strogemu testiranju. Preverjamo dimenzijsko natančnost, da zagotovimo popolno poravnavo s pragovi in ​​pritrdilnimi sistemi. Pregledujemo celovitost notranje strukture, da odpravimo skrite napake in zagotovimo dolgoročno-delovanje. Vsi izdelki ustrezajo standardom EN 13674-1, z doslednimi mehanskimi lastnostmi in odpornostjo proti obrabi.

• Visok{0}}zmogljive tirnice UIC60 za globalna železniška omrežja

Naša tirnica UIC60 tehta 60,21 kg/m in je zasnovana tako, da prenese osne obremenitve nad 30 ton. Zanesljivo deluje na -hitrih potniških linijah, težkih-tovornih koridorjih in sistemih mestnega prevoza.

• Prilagojene storitve za 60E1 Rail

GNEE RAIL ponuja obdelavo po meri, vključno z rezanjem po dolžini, krivljenjem tirnic in rešitvami za aluminotermično varjenje. V kombinaciji z ustreznimi pritrdilnimi sistemi nudimo celovite rešitve za tirnice, prilagojene vašim potrebam projekta.

• Certifikati in pregled-tretjih oseb

GNEE RAIL zagotavlja popolne dokumente o kakovosti za vsako naročilo. Naša tovarna deluje v skladu s sistemom kakovosti ISO 9001. Izdajamo EN 10204 3.1 potrdila o preskusu mlina (MTC). Ti certifikati potrjujejo kemične in mehanske lastnosti. Za preverjanje tretje-stranke ponujamo EN 10204 3.2 potrdila. Inšpekcijo lahko spremljajo SGS, TSI ali drugi organi.

R350HT 60e1 tirnica MTC

R260 uic60 tirnica tirnica MTC

Certificiranje TSI

Certificiranje SGS

S stabilno oskrbovalno zmogljivostjo in -pravočasno dostavo podpiramo vaš uspeh železnic. Obrnite se na nas, če želite izvedeti več o naših železniških rešitvah UIC60.

Kontaktirajte zdaj

GNEE ŽELEZNICAje profesionalni proizvajalec standardnih jeklenih tirnic UIC60. Uporabljamo visoko-jeklene gredice in napredno tehnologijo valjanja. Naše tirnice UIC60 odlikujejo visoka trdnost, odlična žilavost in vrhunska odpornost proti obrabi. Zanesljivo delujejo pri velikih osnih obremenitvah in dolgoročnem-delovanju.

Stroga kontrola kakovosti se uporablja za vsako fazo proizvodnje. Dimenzijska natančnost, ravnost in kakovost površine ustrezajo mednarodnim železniškim standardom. Stabilna notranja struktura zmanjšuje tveganje utrujenosti in poškodb.

Zagotavljamo profesionalne podporne storitve. Te vključujejo prilagojene rešitve za rezanje po dolžini, krivljenje tirnic, vrtanje in varjenje. Ponujamo tudi ustrezne pritrdilne sisteme za celotne projekte tirov.

Naša učinkovita proizvodnja zagotavlja stabilno dobavo in-pravočasno dostavo. Če potrebujete visoko{2}}zmogljive tirnice UIC60 za svoj železniški projekt, se obrnite na nas za profesionalne izdelke in prilagojene rešitve.
