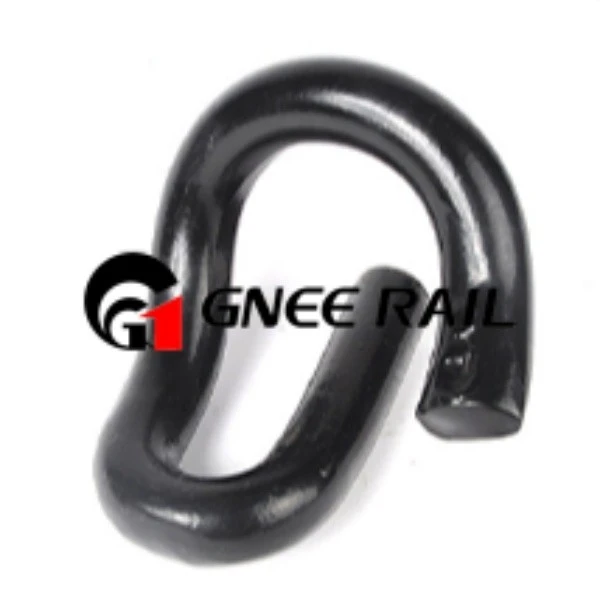

Elastična sponka tirnic se uporablja za pritrditev tirnic na spodnjo osnovno ploščo skupaj z betonskim pragom. Običajno so tirne sponke izdelane iz kovanega vzmetnega jekla, ki se proizvaja s postopkom vročega kovanja. Zaradi enotne mikrostrukture kovanih sponk velja, da je boljši od drugih postopkov preoblikovanja kovin.
Različice elastičnih sponk Rail
| serija | Vrsta | Trdota | Material | Utrujenost življenja | Površina |
| E tirna sponka | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Manjše ali enako 0.35, P: Manjše ali enako 0,03, S: Manjše ali enako 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: Manjše ali enako 0,03, S: Manjše ali enako 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: manjše ali enako 0,35 P: manjše ali enako 0,03, S: manjše ali enako 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 .80, P: manj kot ali enako 0,03, S: manj kot ali enako 0,03 |
Za Dia.18 je 3 milijone ciklov brez zloma. Za Dia.20 je 5 milijonov ciklov brez zloma. |
Navadno (oljeno), oksidno črno, barvno barvanje ali po želji kupca. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| Posnetek Vossloh& Kovana sponka za tirnico |
SKL1 | 42-47HRC | |||
| PR tirna sponka | PR309 | 44-48HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| Po vaših risbah ali vzorcih lahko izdelamo tudi tirne sponke po meri! | |||||
Lastnosti
A. Pleča, neobčutljiva na naključne poškodbe
B. Robustni izolatorji za prste
C. Za namestitev je potrebno manj in preprosto ročno orodje
D. Enostaven za uporabo v tovarni betonskih pragov
Ena od ključnih značilnosti hitrega sistema sponk je nova plastična tesnilna plošča, ki se uporablja za tesnjenje luknje v kalupu za pragove in se nato vlije v prag. Ta zasnova zmanjša stik med jeklenim kalupom in litoželeznim robom sklopa, kar ustrezno podaljša življenjsko dobo kalupa. Prav tako preprečuje uhajanje gnojevke v pleče.
Postopki obdelave tirnih sponk vključujejo:
1. Nakup surovin
2. Striženje
3. Ogrevanje na temperaturo kovanja
4. Oblikovanje
5. Utrjevanje
6. Kaljenje
7. Površinska obdelava
8. Pregled-pakiranje
Za izdelavo sponk za tirnice se kot surovine običajno uporablja vzmetna jeklena palica, pred segrevanjem je treba surovine odrezati glede na zahtevano dolžino. Nato se segrejejo na 950 stopinj do 1000 stopinj, naslednja dela prenesejo ogrevano palico v stiskalnico za kovanje, v skladu z risbo se pred udarcem s kladivom hranijo trije sklopi matric in napeljav. Naslednji postopek je prenos kovanih tirnih sponk v rezervoar za kaljenje. Nato preverite dimenzijsko natančnost in kaljeno trdoto sponk tirnic. Naslednji postopek je kaljenje, da dosežemo primerno žilavost spomladi. In zadnji korak je pakiranje sponk za tirnice po resnem pregledu.
